Wie kann eine Rückreflexion in einer optischen Laserlinse verhindert werden?

Das Problem verstehen: Warum Rückreflexion gefährlich ist

Rückreflexion, auch Retrodereflexion genannt, tritt auf, wenn ein Teil des Hochleistungslaserstrahls entlang seines Einfallspfads von optischen Oberflächen, einschließlich der Linsen selbst oder des Werkstücks, direkt zurückreflektiert wird. Das ist kein kleines Ärgernis; Es handelt sich um einen kritischen Fehlermodus in Lasersystemen. Unkontrollierte Rückreflexionen können durch Ihren Strahlengang rückwärts wandern und möglicherweise empfindliche Komponenten wie die Laserquelle selbst, Isolatoren oder Modulatoren erreichen und irreversibel beschädigen. Dies führt zu kostspieligen Ausfallzeiten, Reparaturen und unsicheren Betriebsbedingungen. Die größte Herausforderung besteht darin, dass jede Luft-Glas-Grenzfläche, selbst mit Antireflexionsbeschichtungen, einen kleinen Prozentsatz des Lichts reflektiert. Bei Hochleistungslasern kann dieser kleine Prozentsatz bedeuten, dass die optische Leistung erheblich in die falsche Richtung wandert.

Primärverteidigung: Strategischer Einsatz von Antireflexionsbeschichtungen

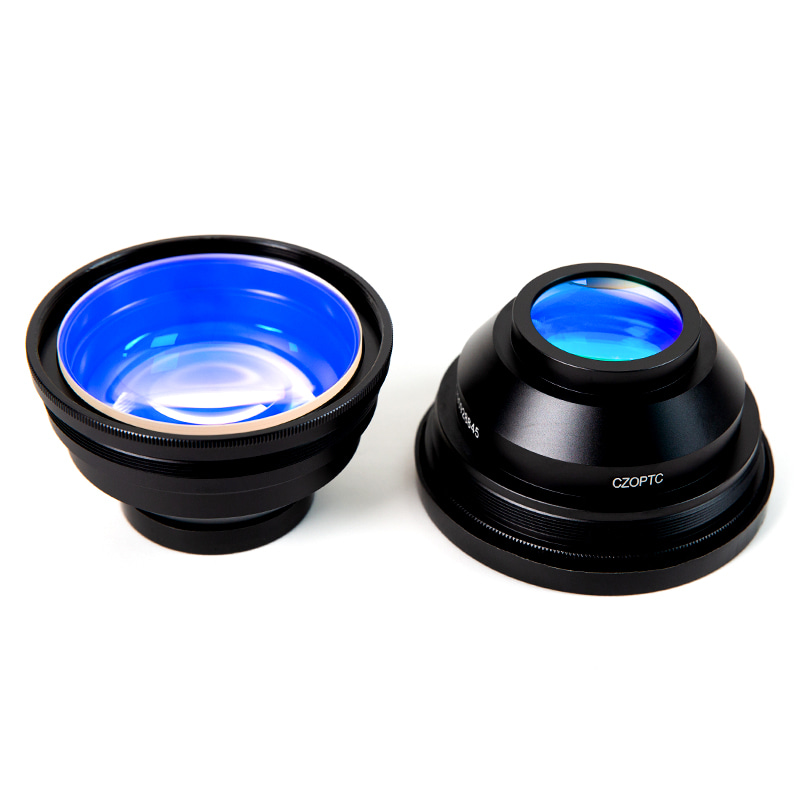

Die erste und grundlegendste Verteidigungslinie ist das Aufbringen hochwertiger Antireflexionsbeschichtungen (AR) auf Ihrem Fahrzeug Optische Laserlinse . Diese Beschichtungen sind nicht generisch; Es handelt sich um präzise konstruierte Dünnschichtstapel, die für bestimmte Parameter ausgelegt sind. Eine standardmäßige einschichtige Beschichtung reduziert die Reflexion, aber für Laseranwendungen benötigen Sie eine V-Beschichtung or Breitband-AR-Beschichtung zugeschnitten auf Ihre genaue Laserwellenlänge und den Einfallswinkel. Eine V-Beschichtung bietet ein extrem niedriges Reflexionsvermögen (oft weniger als 0,25 %) bei einer bestimmten Wellenlänge, während Breitbandbeschichtungen einen bestimmten Bereich abdecken. Der Schlüssel liegt darin, die Beschichtung bei der Beschaffung so zu spezifizieren, dass sie zu den Betriebsparametern Ihres Lasers passt.

Auswahl der richtigen AR-Beschichtung

• Laserwellenlänge: Geben Sie die genaue Primärwellenlänge an (z. B. 1064 nm, 10,6 µm, 532 nm). Verwenden Sie keine für 1064 nm beschichtete Linse mit einem 1030-nm-Laser.
• Leistungsdichte: Stellen Sie sicher, dass die Schadensschwelle der Beschichtung (gemessen in J/cm² oder W/cm²) die Spitzen- und Durchschnittsleistung Ihres Lasers an der Linsenoberfläche überschreitet.
• Einfallswinkel: Geben Sie den gewünschten Winkel an. Eine für 0° (normaler Einfall) optimierte Beschichtung weist bei 45° eine schlechte Leistung auf.
• Polarisation: Erwägen Sie bei stark polarisierten Lasern Beschichtungen, die für die S- oder P-Polarisation optimiert sind, um die Reflexion für diesen spezifischen Zustand zu minimieren.

Mechanisches und optisches Design zur Reflexionskontrolle

Über die Beschichtung hinaus ist die physische Anordnung Ihres optischen Systems von größter Bedeutung. Ziel ist es, sicherzustellen, dass eventuelle Restreflexionen von empfindlichen Komponenten weg und in einen sicheren, absorbierenden Weg geleitet werden. Dies erfordert eine sorgfältige Überlegung der Linsenausrichtung und des Systemlayouts.

Linsenkeil und Ausrichtung

Verwenden Sie niemals ein perfekt paralleles Plattenfenster als Objektivhalterung oder Schutz im Strahlengang. Verwenden Sie immer Objektive mit eingebautem mechanischen Keil (oft ein paar Grad) oder montieren Sie Plankonvexlinsen absichtlich so, dass die gekrümmte Oberfläche zur Hochleistungsseite zeigt. Durch diese kritische Vorgehensweise wird sichergestellt, dass reflektierte Strahlen von der optischen Achse abgewinkelt werden, sodass sie nicht den Weg zur Quelle zurückverfolgen können.

Beam Dumps und Ablenkbleche

Behandeln Sie aktiv den Weg von Streu- und Reflexionslicht. Benutzen Beam-Dumps (stark absorbierende, oft wassergekühlte Geräte), um Energie von außerhalb der Achse gerichteten Strahlen sicher einzufangen und abzuleiten. Installieren optische Blenden (röhrenartige Strukturen mit geschwärzten Antireflexionsoberflächen) in Ihrem System, um Streulicht einzufangen und zu verhindern, dass es im Gehäuse reflektiert wird.

Integration optischer Isolatoren für kritische Systeme

Bei Systemen mit hoher Verstärkung oder extremer Empfindlichkeit, wie z. B. Faserlasern, Verstärkern oder Systemen mit Freiraumkommunikation, reichen passive Maßnahmen möglicherweise nicht aus. Ein optischer Isolator ist eine aktive Komponente, die direkt nach der Laserquelle platziert ist. Es fungiert als Einwegventil für Licht und ermöglicht den Durchgang des nach vorne gerichteten Strahls mit minimalem Verlust, während es das nach hinten wandernde Licht blockiert und dämpft. Isolatoren sind unerlässlich, wenn eine Rückreflexion zu Instabilität, Modensprüngen oder katastrophalen Schäden an der Laserdiode oder dem Oszillator führen könnte.

Best Practices für Betrieb und Wartung

Bei der Prävention geht es auch darum, wie Sie das System nutzen und warten. Konsistente Protokolle reduzieren das Risiko erheblich.

• Vorausrichtung mit geringer Leistung: Führen Sie die anfängliche Ausrichtung des Strahlengangs und die Linsenpositionierung immer mit einem sichtbaren Führungslaser mit sehr geringer Leistung oder einem stark abgeschwächten Hauptstrahl durch. Dies verhindert versehentliche Hochleistungsreflexionen während des Aufbaus.
• Sauberkeit ist entscheidend: Verunreinigungen wie Staub, Fingerabdrücke oder Rauchrückstände auf der Oberfläche der optischen Laserlinse können zu Absorptionsstellen werden und zu örtlicher Erwärmung, Beschädigung der Beschichtung und erhöhter, unvorhersehbarer Streuung und Reflexion führen.
• Regelmäßige Inspektion: Führen Sie einen Zeitplan für die visuelle Inspektion von Linsen (unter sicheren Bedingungen ohne Laserstrahlung) auf Anzeichen von Beschichtungsverbrennungen, Grübchen oder Verunreinigungen ein. Verwenden Sie Inspektionslampen in einem Winkel, um Oberflächenfehler aufzudecken.
• Überlegungen zum Werkstück: Beachten Sie, dass stark reflektierende Materialien (Kupfer, Gold, poliertes Aluminium) oder steile Einfallswinkel auf das Werkstück starke Spiegelreflexionen zurück in das Optiksystem verursachen können. Prozessparameter und Strahlwinkel müssen möglicherweise angepasst werden.

Zusammenfassung der Minderungsstrategien nach Komponente

Die folgende Tabelle bietet eine Kurzanleitung zur Anwendung dieser Prinzipien auf verschiedene Teile eines typischen Lasersystems.

Bei der wirksamen Verhinderung von Rückreflexionen geht es nicht um eine einzige Lösung, sondern um eine mehrschichtige Verteidigung. Es erfordert eine durchdachte Integration korrekt spezifizierter optischer Laserlinsen, intelligentes mechanisches Design und disziplinierte Betriebsgewohnheiten. Durch die Umsetzung dieser spezifischen, praktischen Maßnahmen bauen Sie ein robustes und zuverlässiges Lasersystem auf, das Ihre wertvolle Investition schützt und eine gleichbleibende, sichere Leistung gewährleistet.
